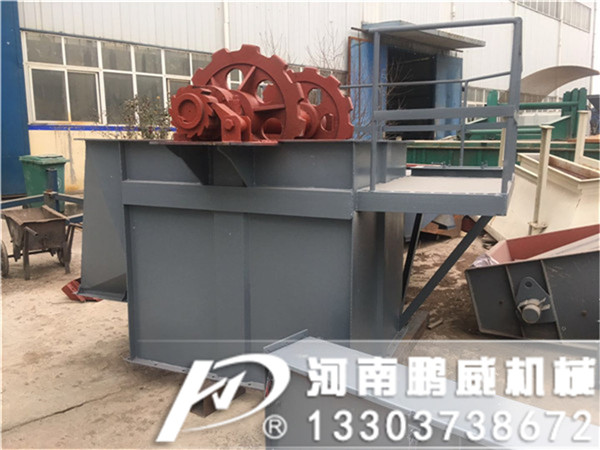

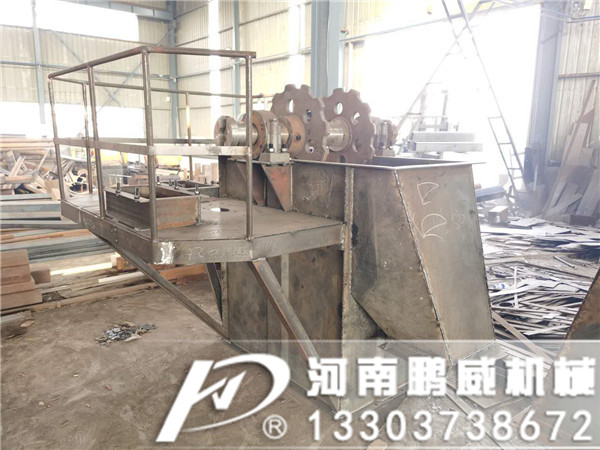

NE型板鏈斗式提升機的牽引件為板鏈，料斗以一定的間隔固定在牽引件上，牽引件經提升機頭部和底部的鏈輪，構成上升的有載分支和下降的無載分支的閉合環形系統，設置在提升機頭部的驅動裝置經頭部鏈輪將動力傳給牽引構件和料斗，物料經設置提升機底部的進料口進入提升機料斗，料斗將物料提升到頭部并在頭部將物料卸出，離開料斗的物料經設置在提升機頭部的卸料口卸出。提升機的料斗和牽引構件頭輪底輪安裝在全密封的殼體內，實現無粉塵污染的物料輸送。采用自流式裝料,重力式卸料.鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。NE系列板鏈式斗提升機共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
提升機板鏈采用合金鋼鍛造，經滲碳淬火處理。 具有較強的抗拉強度和耐磨性，與料斗連接可靠。 電梯中殼采用鋼板彎曲結構，剛性強，焊接變形小，提高了斗式提升機的整體性能。 連接法蘭采用等邊角鋼，外殼上設有檢查門，便于觀察檢查。 提升機的內部工作狀況在故障情況下便于維護。機殼的連接部分用墊圈密封，使機殼外形美觀，密封嚴密。 葫蘆的配重箱采用螺旋張力調節傳動鏈的松緊度，防止跑偏。 為防止張緊鏈輪受力不均勻后傾斜，下軸承與軸承座結合球面，采用調心軸承自動調心。 進料口分高位和低位兩種：高位與水平面成60°角，用于輸送散布性差的濕粉狀物料； 低位與水平面成45°角，用于輸送干散物料。 進料口位置高出底井中心100～150mm，為裝卸結合，可避免進料口骨料堵塞，降低電梯運行阻力 并增加料斗的豐滿度。
特點：1.密封性好，環金污染少。2.操作、維修方便、易損件少。3.使用成本低，由于節能和維修少，使用成本極低。4.運行可靠，先進的設計原理，保證整機運行的可靠性，密封性好。環境污染少。5.結構港型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。7.輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升。
